2、绘制图形

EduStudio 提供了功能丰富的绘图功能。要掌握全部绘图功能需要一定的时间，您可以逐步学习和熟悉。毕竟是在入门，在这里，就用一个简单的实例来帮助您体验 EduStudio 中的绘图方式。我们准备的是一个简单的几何图形，如下图所示：

图中，圆 O 内切于三角形 ABC，AD 垂直于BC。好了，开始绘图，按如下步骤操作：

1. 绘制三角形。在“绘图”工具栏，单击“基本图形” 按钮，在弹出的命令面板中选择“折线” ，移动光标到视图，大体点击4个位置：A、B、C、A 来绘制三角形，然后单击右键结束绘图。现在，再点击右键结束绘图模式。此三角形不是严格给定坐标的，大体绘制即可。包含三角形的边框表示图形容器，在容器内的空白位置单击鼠标左键查看绘图结果，如下。不要单击框外，否则容器将处于非活动状态，以下均如此。只要容器处于活动状态，就可继续向容器内添加其他图形。

2. 绘制内切圆。在“绘图”工具栏，单击“智能绘图” 按钮，在弹出的命令面板中选择“切于三个直线的圆” ，移动光标到视图，分别点击 AB、BC、AC 三个线段，即可自动生成内切圆，如下。单击右键结束绘图模式。

3.  绘制圆心。在“绘图”工具栏，单击“基本图形” 按钮，在弹出的命令面板中选择“点” ，移动光标到视图，在圆心处可自动捕捉圆心点，单击鼠标左键添加一个点对象。单击右键结束绘图模式。

4. 绘制垂直线。在“绘图”工具栏，单击“智能绘图” 按钮，在弹出的命令面板中选择“垂直线” ，移动光标到视图，点击三角形的顶点 A 和线段 BC，将自动生成垂直线。单击右键结束绘图模式。

5. 绘制垂角标记。在“绘图”工具栏，单击“智能绘图” 按钮，在弹出的命令面板中选择“垂角标记” ，移动光标到视图，点击线段 AD和线段 BC，结果如下图所示。单击右键结束绘图模式。

6. 连接AOD，绘制三角形。在“绘图”工具栏，单击“基本图形” 按钮，在弹出的命令面板中选择“折线” ，移动光标到视图，顺序点击 AOD，然后单击右键结束绘图。现在，再单击右键结束绘图模式。图形部分基本绘制完成，如下图所示。

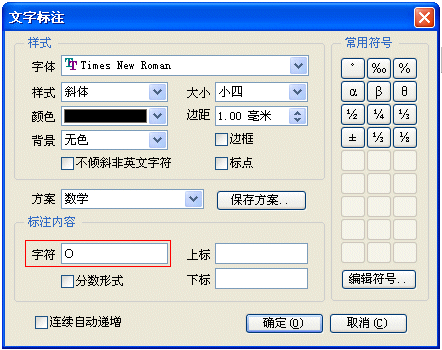

7. 标记圆心“O”。在“绘图”工具栏，单击“基本图形” 按钮，在弹出的命令面板中选择“文字标注” 命令，弹出“文字标注”对话框，如下图所示。

   在对话框中的“文字”编辑框中，输入字符“O”，单击“确定”按钮关闭对话框。移动光标到视图，点击圆心 O，并按住鼠标左键向右上角拖动，将文字位置设置好，如下图：

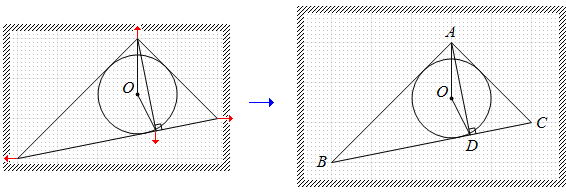

8. 添加其他顶点标注。上一步结束后，将自动重新弹出“文字标注”对话框，在“文字”编辑框中，输入字符“A”，然后选定下方的“自动递增”复选框，单击“确定”按钮关闭对话框。移动光标到视图，按标注字母顺序单击各个需要标注的顶点，并按如下标记的箭头方向拖动鼠标，逐个添加各个顶点标注。最后，按鼠标右键结束添加标注模式。

9. 用鼠标左键点击图形容器以外的区域，完成绘图。结束图形模式。
